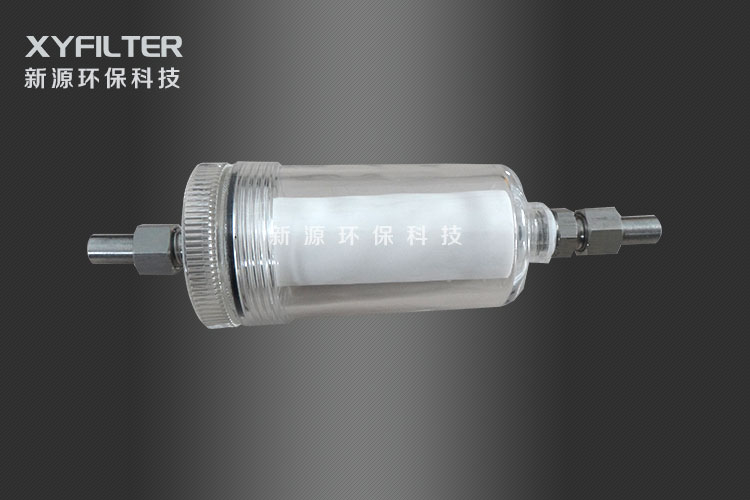

TZ216-3水样过滤器

简介：TZ216-3水样过滤器采用陶瓷滤芯工艺，该过滤器是新源环保根据国外过滤器标准独，设计，生产，制造的，主要用与水处理过滤器，采用有机玻璃外壳，进口聚丙烯滤芯，不锈钢接

型号：TZ216

过滤精度：3~20微米

过滤介质/用途：样水过滤处理

更新日期：2019-11-15

介绍

TZ216-3水样过滤器采用陶瓷滤芯工艺，该过滤器是新源环保根据国外过滤器标准独，设计，生产，制造的，主要用与水处理过滤器，采用有机玻璃外壳，进口聚丙烯滤芯，不锈钢接头，产品具有耐用性，通透性。

性能特点：

1.TZ216-3水样过滤器的外壳采用有机玻璃外壳。

2.结构新颖，更换滤芯时只需旋开下端盖即可。

3.过滤器出口设置止回阀，可以防止仪表电极失水。

4.连接方式：螺纹连接

技术参数：

名称：低压过滤器

型号：TZ216,TZ216A

1.公称压力：≤0.8Mpa

2.实验压力：1.0Mpa

3.适用介质：仪表样水

4.适用温度：≤60℃

5.流量：2000ml/min

选型标准：

1、进出口通径：原则上TZ216-3水样过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：水滤芯过滤器系列的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

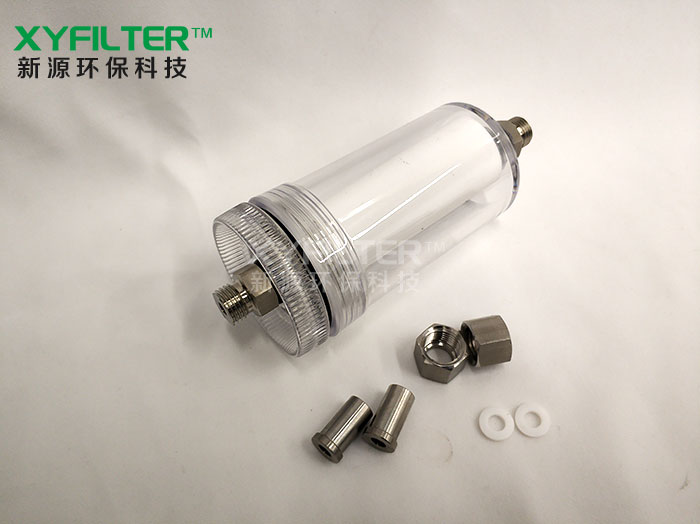

TZ216水样过滤器

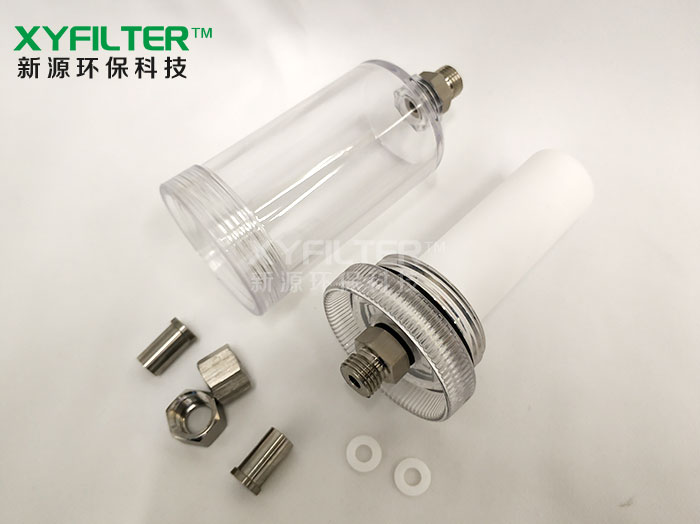

上图为：新源牌TZ216系列水样过滤器拆解图

结构特点：

1、TZ216系列低压过滤器对水汽样品进行一级过滤(设置在高压系统中)，滤芯可长期使用，有效防止装置部件及管道的堵塞。

2、低压过滤器对样品进行二级过滤。用于对仪表样水进行过滤，保护仪表电极过滤器采用棉线压制滤芯，过滤精度高，并带有止回阀，防止电极失水。外壳采用PC合金，更换滤芯时，只需旋开下端盖即可。

性能特点：

1.外壳采用有机玻璃外壳

2.更换滤芯时需旋开下端盖

3.水样过滤器出口设止回阀，防止仪表电极失水

4.连接方式：螺纹连接

水样过滤器型号

名称	型号规格	连接尺寸	连接方式
低压过滤器	TZ216，TZ03D	Φ6.8.12	硬管焊接
低压过滤器	TZ216A	Φ6.8.12	快卸接头
缓冲式高压过滤器	TZ220	Φ6.8.12	焊接
